PDF-проект барбекю-комплекса «5970-МКВ»

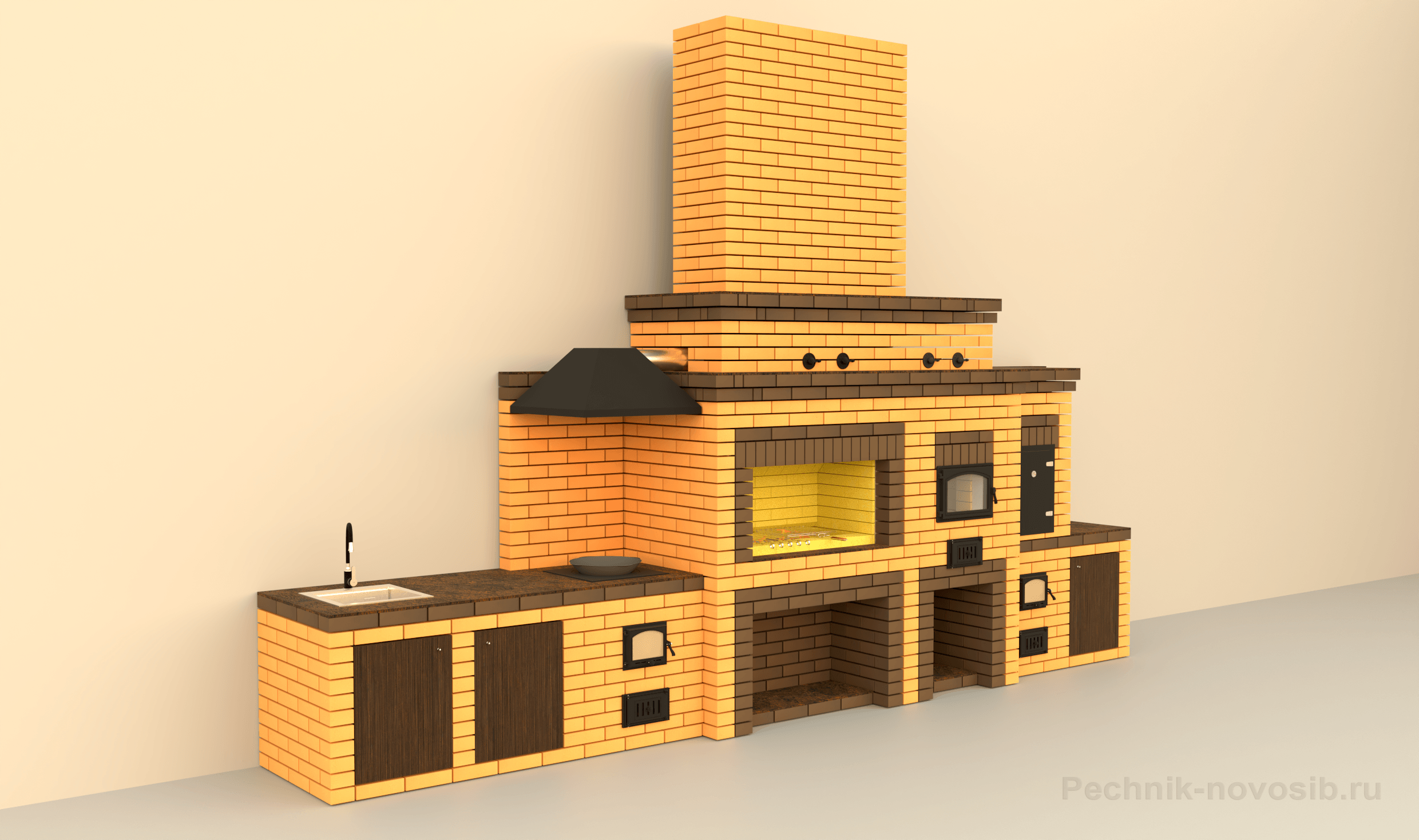

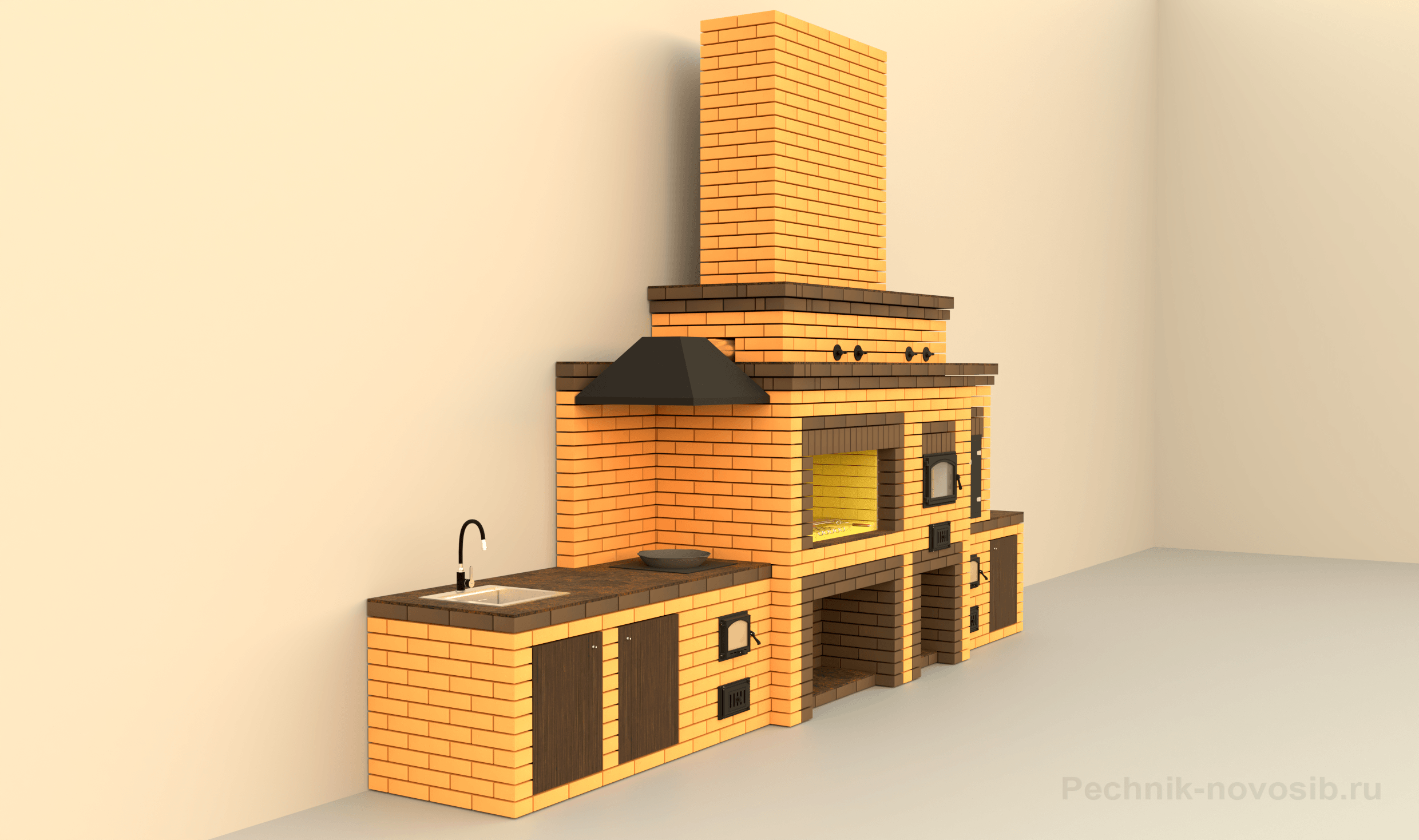

Это не просто чертежи в PDF. Это подробный проект многофункционального барбекю-комплекса «5970-МКВ» длиной почти 6 метров. В нём объединены столешница с мойкой, печь с плитой, вытяжка, мангал шириной 1050 мм, камера для запекания и коптильня. Каждый ряд кладки — от 1-го до последнего — прорисован и увязан с чертежами и спецификацией материалов.

Что вы получите после покупки

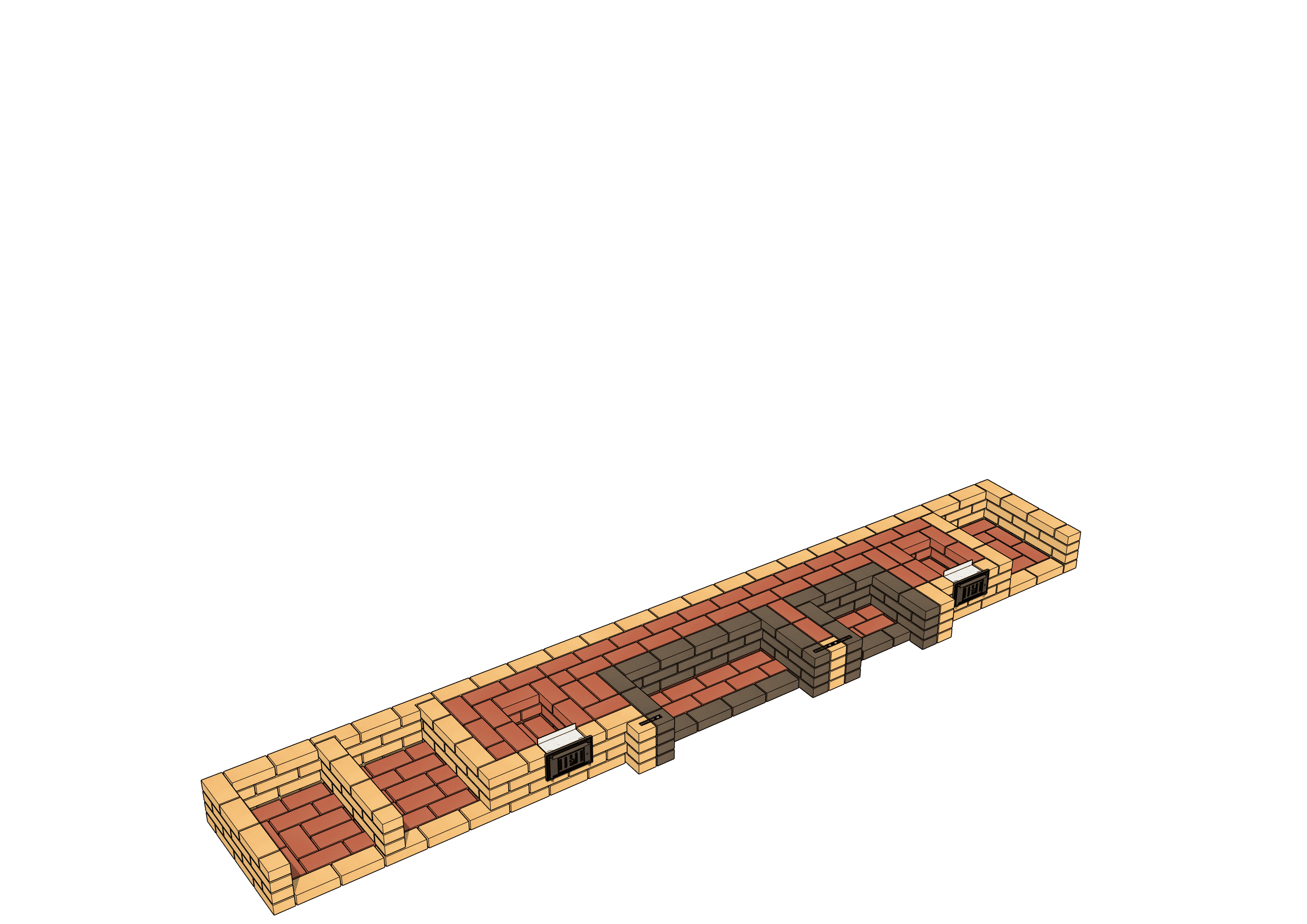

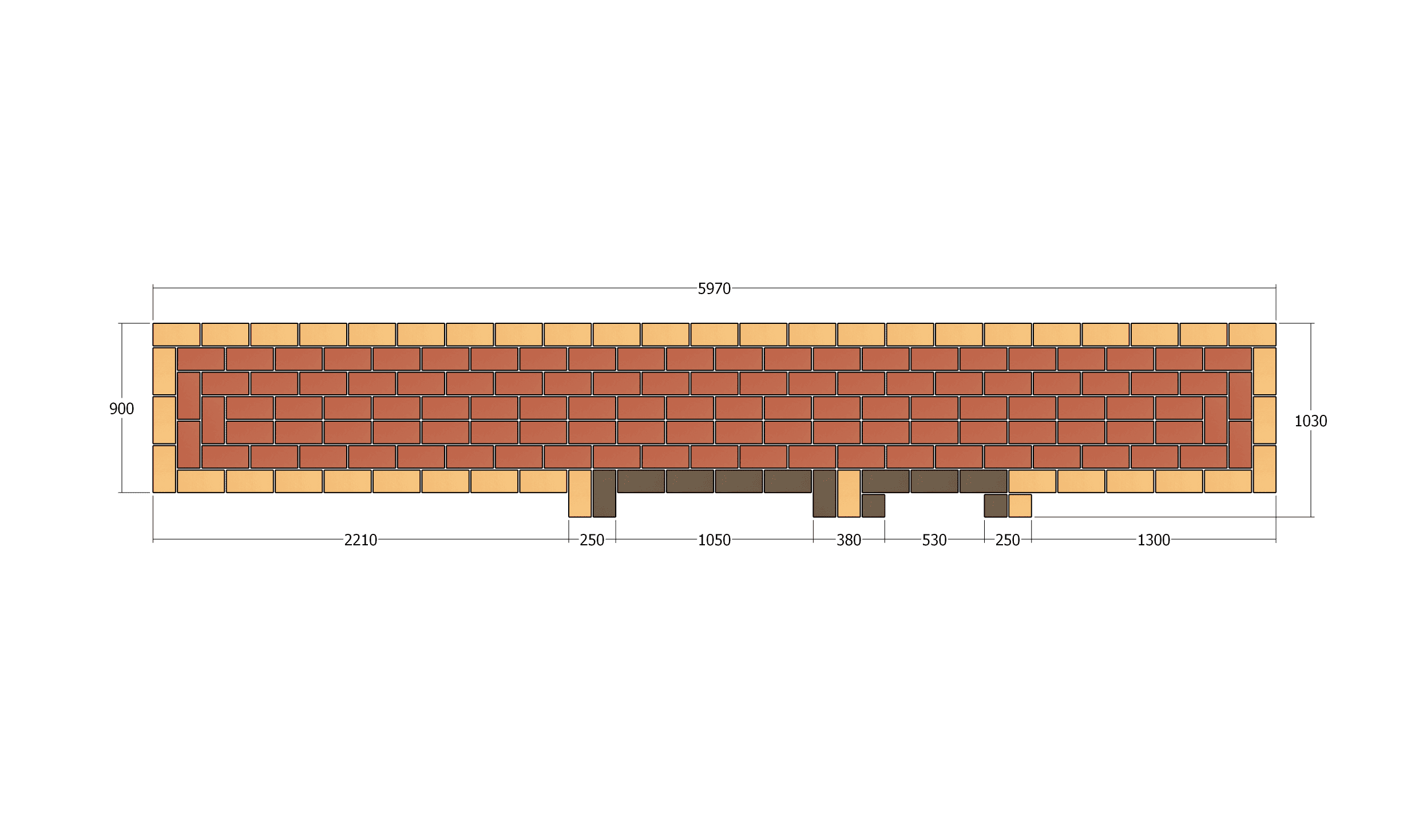

  • Пошаговая порядовка кладки. Каждый ряд с указанием кирпича, раствора и расположения всех модулей: столешницы, мойки, печи, вытяжки, мангала, камеры запекания и коптильни.

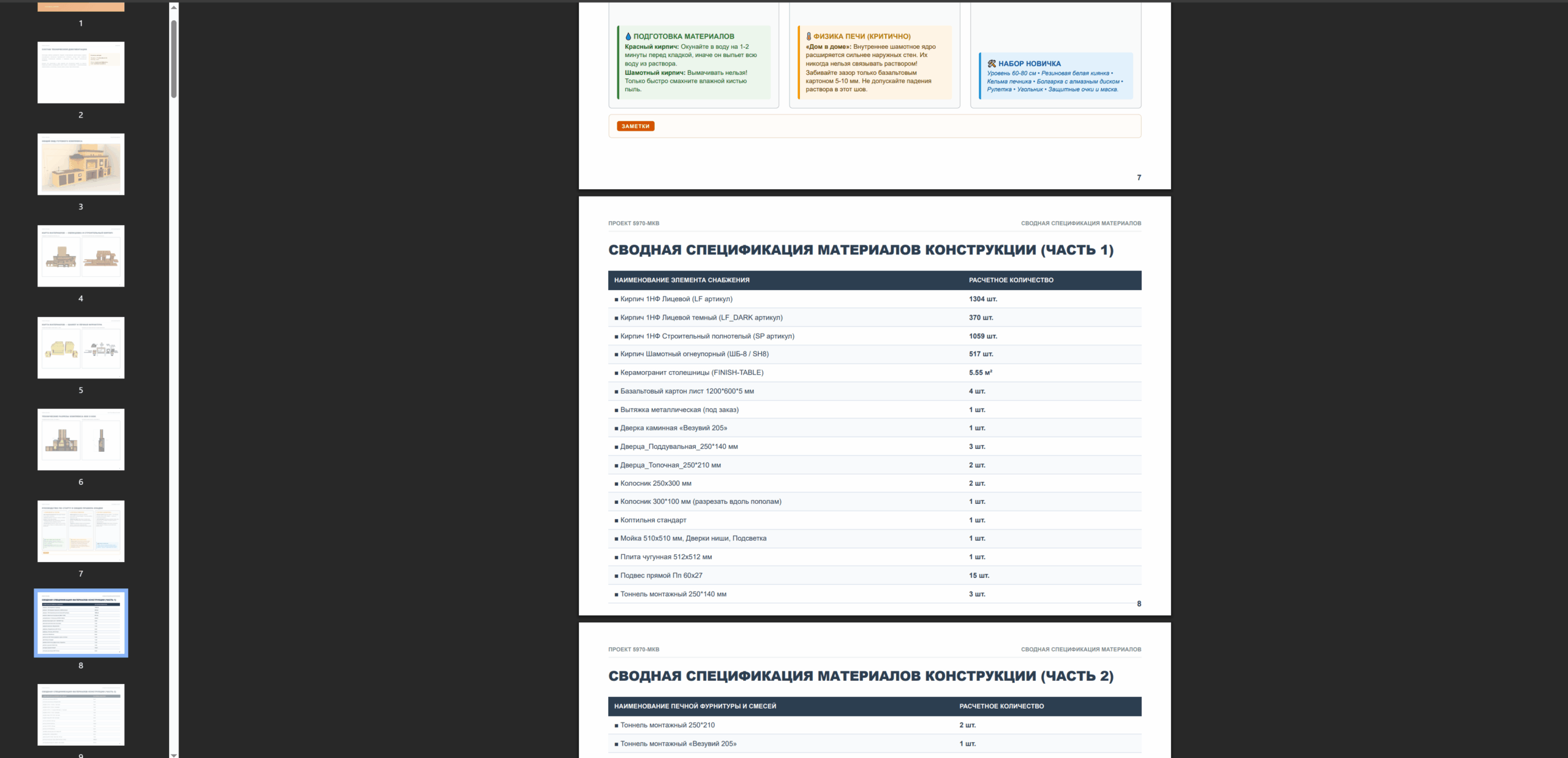

  • Точная спецификация материалов. Детальный расчёт кирпича (лицевого, огнеупорного, забутовочного) и кладочных смесей.
  • Технические характеристики и инструкция. Габариты, требования к фундаменту, пошаговые заметки по кладке и правилам сушки печи.
  • Скриншоты с легендой. Скриншоты любого ряда с наложенным брендом и количеством материалов.

Компоновка комплекса (слева направо)

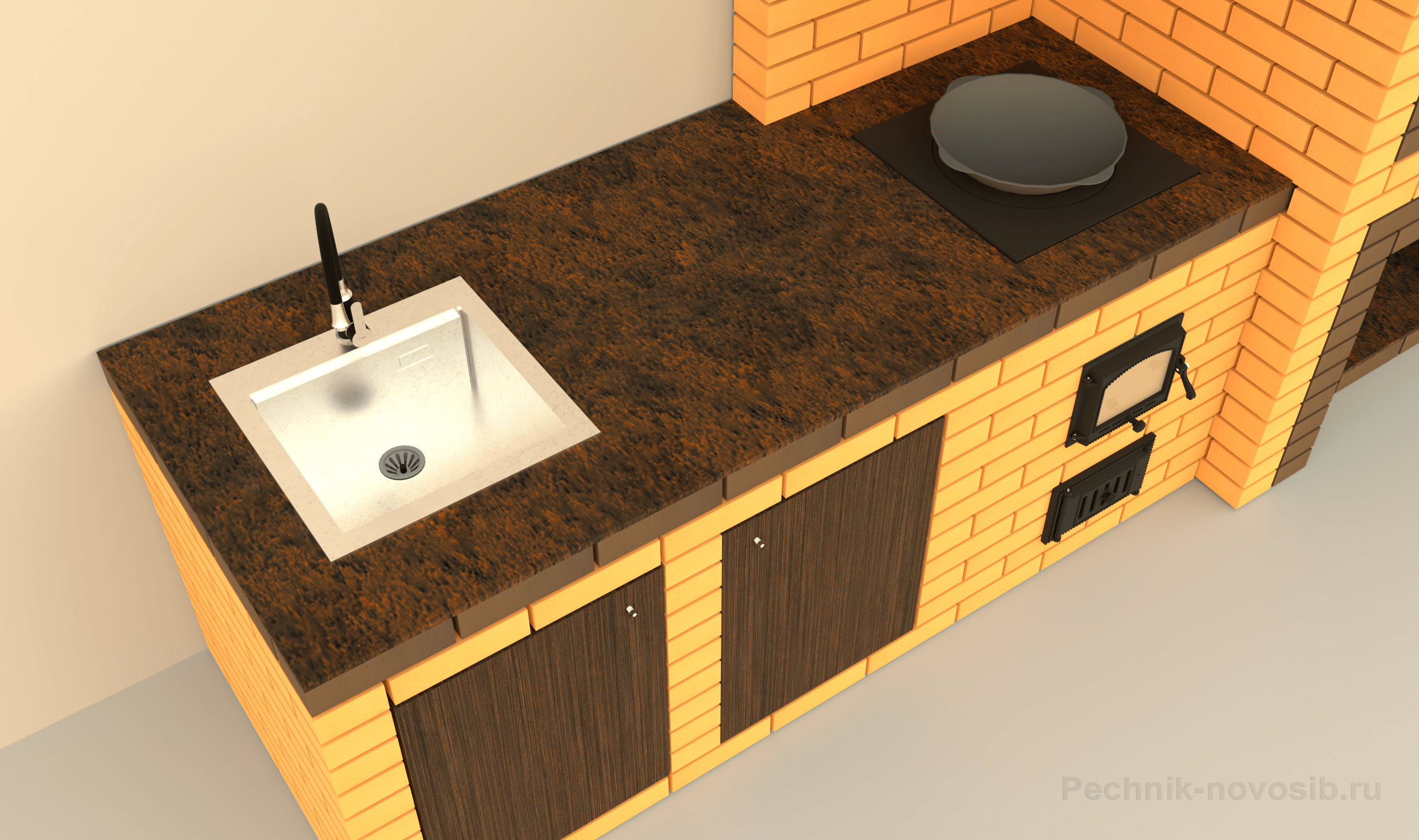

  • Столешница с нишами и мойкой.
  • Печь с плитой 512×512 мм.
  • Вытяжка над плитой.
  • Мангал шириной 1050 мм с нишей.
  • Камера для запекания с нишей.
  • Коптильня.
  • Столешница с нишей.

Технические характеристики

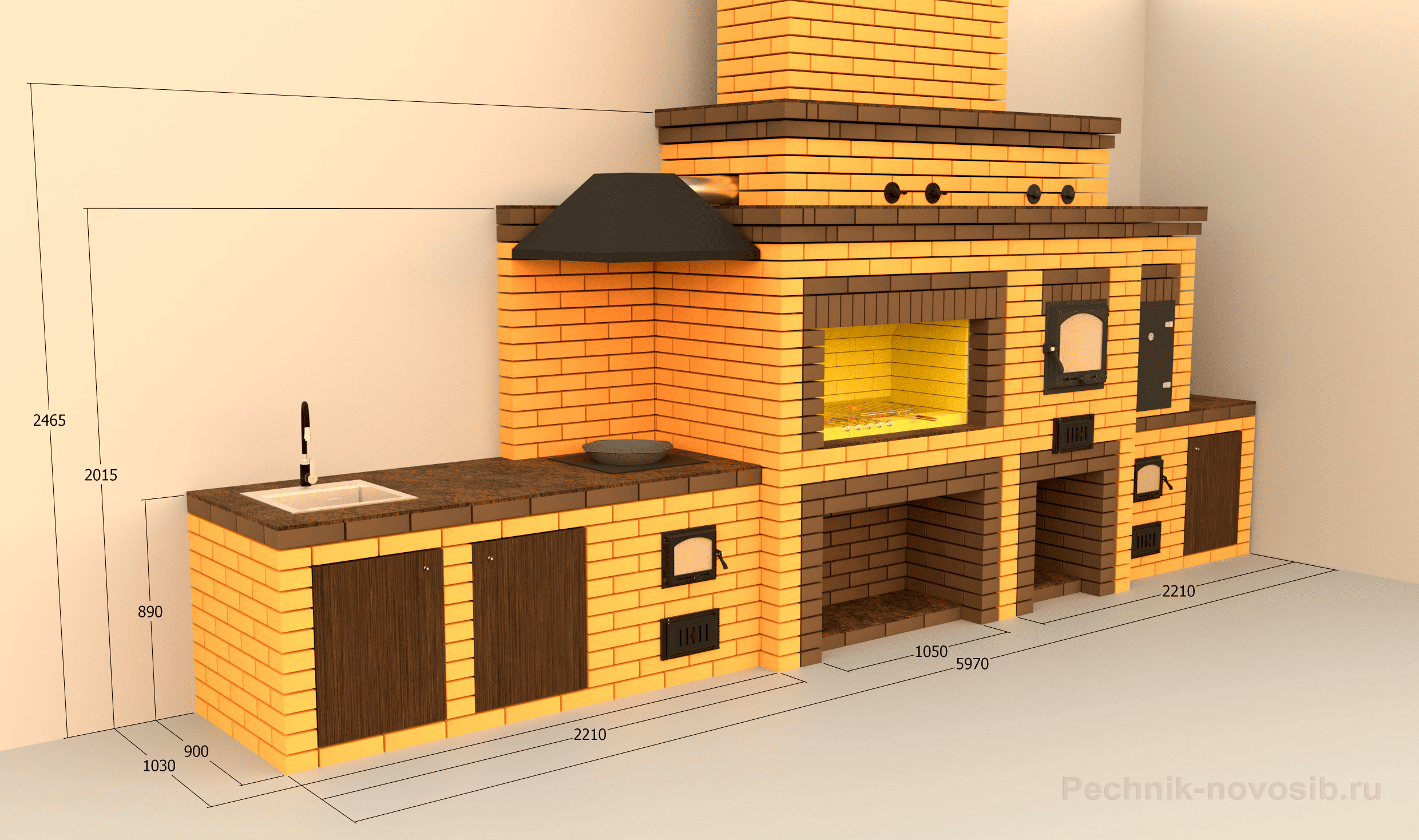

  • Общая длина: 5 970 мм
  • Общая ширина: 1 030 мм
  • Ширина мангала: 1 050 мм
  • Плита: 512×512 мм
  • Отделка: светлый основной цвет с контрастными вставками
  • Модули: казан, мангал, столешница, запекание, коптильня

Важно для строительства

  • Фундамент. Монолитная плита, армирование Ø12 мм, гидроизоляция в 2 слоя.
  • Золотовое правило печника. Между красным и шамотным кирпичом обязательно оставлять температурный зазор 5–10 мм и заполнять его базальтовым картоном.
  • Швы. Для красного кирпича — 8–10 мм, для шамота — только 3–4 мм.

Детали

Модули и оснащение

, , , ,

Часто задаваемые вопросы

❓ Как получить проект после оплаты?

После подтверждения оплаты вы получите ссылку на скачивание PDF-файла на указанную вами почту. Ссылка активна 30 дней, количество скачиваний не ограничено.

❓ Можно ли внести изменения в проект?

Да, вы можете заказать индивидуальную доработку проекта под ваши размеры или пожелания. Для этого свяжитесь с нами по телефону или через форму обратной связи.

❓ Какая документация входит в проект?

Каждый проект включает: 2D-чертежи (планы, фасады, разрезы), 3D-порядовки каждого ряда кладки, спецификацию материалов, инструкцию по строительству и бесплатную консультацию автора.

❓ Сложно ли построить барбекю по готовому проекту?

Проект рассчитан на среднего домашнего мастера. Благодаря пошаговым порядовкам и подробным чертежам строительство не требует специальных навыков. Если возникнут вопросы – автор всегда на связи.

❓ Есть ли поддержка автора после покупки?

Да, я (Ачаков Александр) лично консультирую всех покупателей проектов – по телефону, email или в мессенджерах. Помогаю разобраться в чертежах, выбрать материалы и избежать ошибок.

❓ Можно ли заказать строительство под ключ?

Да, мы предоставляем услуги по шеф-монтажу (для заказчиков из Новосибирска и области) и полному циклу строительства «под ключ» с привлечением бригады. Уточняйте детали при заказе.

Остались вопросы? Свяжитесь с нами – мы ответим в ближайшее время.
